Dans le domaine des systèmes d'alimentation, les transformateurs sont les héros méconnus, augmentant tranquillement ou démissionnant des tensions pour maintenir l'électricité coulant de manière fiable. Mais même ces actifs robustes nécessitent des tests rigoureux pour maintenir les performances de pointe. Entrez dansbanc d'essai du transformateur- Une configuration spécialisée conçue pour valider la santé, l'efficacité et la conformité d'un transformateur aux normes de l'industrie. Alors que beaucoup le savent comme un «outil de test», peu saisissent son principe de travail complexe. Décomposons-le.
QuoiEsta Banc d'essai du transformateur?

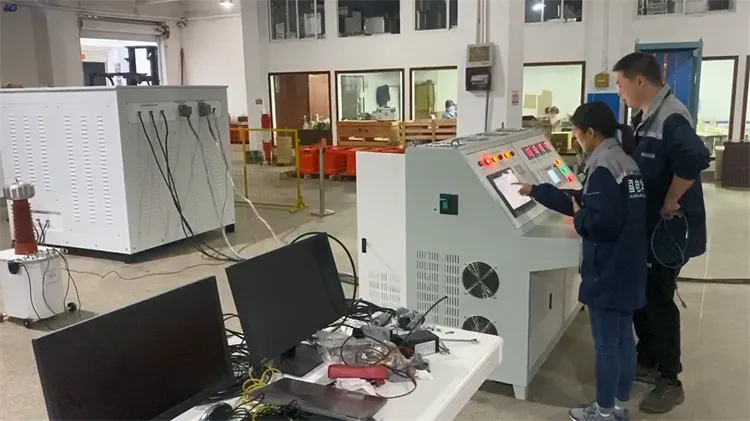

À la base, un banc d'essai de transformateur est une plate-forme modulaire équipée d'instruments, de commandes et de caractéristiques de sécurité pour simuler les conditions de fonctionnement réelles - et mesurer les caractéristiques électriques d'un transformateur. Contrairement aux configurations de tests AD -, il intègre des outils de précision pour rationaliser les diagnostics, que ce soit pour les tests d'acceptation d'usine, la maintenance de routine ou le dépannage sur le terrain.
Les composants principaux: comment ils fonctionnent en harmonie
Pour comprendre son principe de travail, disséquons les sous-systèmes clés du banc et comment ils interagissent:
1. Module d'alimentation: imitation des conditions de grille
Le banc de test commence par une source d'alimentation contrôlable. Ce n'est pas votre prise murale moyenne - C'est une unité programmable capable de générer des tensions AC / CC (de la tension de tension basse- à des simulations latérales primaires élevées - -) et des courants adaptés à la note du transformateur. Par exemple, lors du test d'un transformateur de distribution évalué à 11KV / 415V, le module peut sortir 11KV pour simuler l'entrée de la grille ou descendre pour tester les enroulements latéraux secondaires-.
Cette flexibilité est essentielle car les transformateurs fonctionnent dans divers scénarios: charges légères, surcharges ou surtensions transitoires. En reproduisant ces conditions, le banc garantit que les tests reflètent le stress mondial réel -.
2. Unité de mesure et de détection: capturer les "Vitals"
Ensuite, les capteurs et les compteurs de précision élevés - occupent le devant de la scène. Ceux-ci incluent:
•
Transducteurs de tension: Pour mesurer les tensions d'enroulement primaire / secondaire avec une précision micro - volt.
•
Pinces actuelles: Non - outils invasifs pour surveiller le flux de courant sans perturber le fonctionnement.
•
WattMètres et analyseurs de puissance: Pour calculer les pertes (cuivre, fer) et facteur de puissance.
•
Sondes de température: Placé sur des enroulements ou de l'huile (pour l'huile - unités remplies) pour suivre le comportement thermique.
Ces appareils alimentent les données à un contrôleur central, créant un «rapport de santé» réel - du transformateur. Par exemple, un pic soudain dans les pertes de charge - pendant un test pourrait indiquer la dégradation de l'isolation - Un signe d'alerte précoce qui pourrait empêcher une défaillance coûteuse.
3. Système de contrôle: Précision automatisée
Les bancs de test modernes s'appuient sur des contrôleurs dirigés par des logiciels - (souvent des PLC ou des PC industriels) pour coordonner le processus. Les paramètres de test d'entrée des opérateurs (par exemple, "Effectif Turns Ratio Test à 100% de tension nominale"), et le système automatise:
•
Ajustement de l'alimentation aux niveaux cibles.
•
Déclenchant des mesures à des intervalles spécifiques.
•
Comparaison des résultats aux normes prédéfinies (IEEE, IEC, IS).
L'automatisation réduit l'erreur humaine et accélère les tests - Ce qui a pris des heures peut maintenant être fait en quelques minutes. Certains bancs avancés génèrent même des certificats de test automatiquement, ce qui permet de gagner du temps de documentation.
4. Mécanismes de protection: la sécurité d'abord
Les transformateurs gèrent une énergie massive; Un test qui a mal tourné pourrait signifier des incendies, des explosions ou des dommages à l'équipement. Le banc comprend des couches de protection:
•
Relais sur courant / surtension: Déposez l'alimentation en électricité si les limites sont dépassées.
•
Resteaux de circuit court -: Empêcher les connexions accidentelles pendant la configuration.
•
Boutons d'arrêt d'urgence: Arrêt immédiat pour la sécurité du personnel.
Ces garanties garantissent que les tests ne sont pas seulement précis mais également sans danger pour les opérateurs et les actifs.
Un vrai - Exemple mondial: diagnostiquer un transformateur de distribution défectueux
Imaginez une entreprise de services publics remarquant des fluctuations fréquentes de tension dans une zone rurale. Soupliquant un transformateur de distribution défectueux, ils l'apportent au laboratoire pour les tests. En utilisant unbanc d'essai du transformateur:
1.
Le module d'alimentation applique 11 kV à l'enroulement primaire, la réduction de la grille simulant.
2.
Les capteurs mesurent la tension secondaire (attendue 415V) mais détectent une goutte de 10% - inhabituelle.
3.
Le système de contrôle calcule le rapport des virages (primaire: secondaire) et le trouve s'écarter des spécifications d'usine, indiquant des connexions d'enroulement lâches.
4.
Les relais de protection empêchent la surchauffe en coupant la puissance avant que les dommages ne dégénèrent.
Armés de ces données, les techniciens réparent les connexions, rétablissant une puissance fiable à la communauté.
Pourquoi cela compte pour vos opérations
Comprendre le principe de travail d'un banc d'essai de transformateur vous permet de:
•
Sélectionnez le bon banc: Recherchez la modularité (pour s'adapter à différentes tailles de transformateurs), la précision (pour des diagnostics précis) et les caractéristiques de sécurité robustes.
•
Optimiser le test des workflows: L'automatisation réduit les temps d'arrêt, en particulier pour les services publics avec des horaires de maintenance serrés.
•
Maximiser la durée de vie des actifs: Détection précoce des problèmes (via l'analyse des tendances à partir de tests répétés) empêche les pannes imprévues et prolonge la durée de vie du transformateur.
En bref, un banc de test de transformateur n'est pas seulement une "machine" - C'est une fenêtre sur la santé opérationnelle d'un transformateur. En intégrant la simulation de puissance, la mesure de précision, l'automatisation et la sécurité, il comble l'écart entre la théorie et la fiabilité mondiale réelle -. Pour les professionnels de l'énergie, la maîtrise de son principe de travail n'est pas seulement une connue technique - comment; C'est une stratégie pour garder les lumières allumées.
