Générateur de tension d'impulsion de foudre HMCJ-300kV/15kJ : Le choix précis pour les tests d'isolation des équipements moyenne-tension
Lors des inspections d'usine et des tests de type pour les transformateurs de puissance, les disjoncteurs, les transformateurs de courant, les isolateurs, les traversées et autres équipements à des niveaux de tension de 35 kV et moins, un système de génération de tension de choc précis et fiable est essentiel pour garantir la précision des tests de performances d'isolation. LeGénérateur de tension d'impulsion de foudre HMCJ-300kV/15kJ, lancé par Wuhan Goldhome Hipot Electrical Co., Ltd., présente une tension nominale nominale de 300 kV, une capacité de stockage d'énergie nominale de 15 kJ et une structure de tour Marx à trois -étages comme configuration de base. Il fournit une solution de test d'isolation par impulsion précise, stable et intelligente pour différents types d'équipements électriques moyenne tension -.
I. Principales caractéristiques

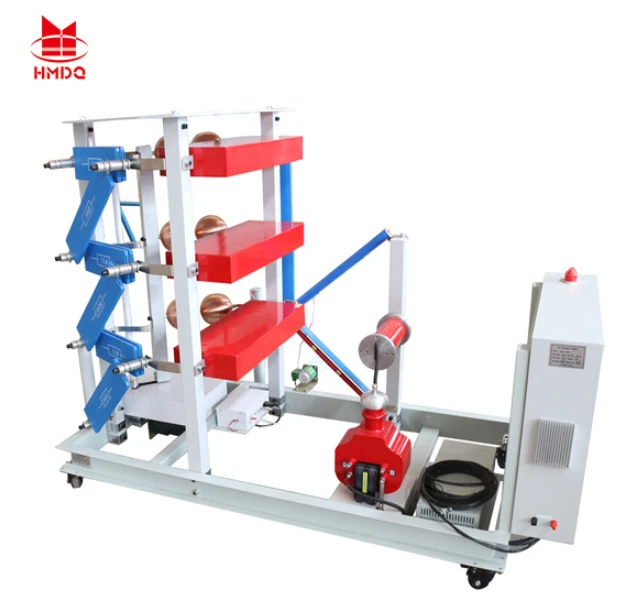

Structure compacte en trois -étages pour une utilisation efficace de l'espace. L'équipement adopte une conception de tour à trois -étages, chaque étage étant évalué à ±100 kV, une capacité d'étage de 1,0 μF et une capacité de surtension totale de 0,334 μF. La structure globale compacte minimise les besoins en espace au sol, ce qui la rend particulièrement adaptée aux aménagements de laboratoire avec un espace limité. Des condensateurs d'impulsions hautes-performances sont utilisés pour les condensateurs de division de tension triphasés--, garantissant ainsi la cohérence de l'énergie de décharge pour chaque test.
Sortie multi-formes d'onde avec une couverture standard complète. Le système peut générer de manière stable une onde complète-d'impulsion de foudre standard (1,2/50 μs), une onde tronquée d'impulsion standard (2 à 6 μs) et des ondes d'impulsion non standard-spécifiées par l'utilisateur-non-spécifiées par l'utilisateur. Les paramètres de forme d'onde sont entièrement conformes aux exigences des normes CEI 60060-1 et GB/T 16927. Lorsque la capacité de charge est comprise entre 300 et 2 000 pF, l'efficacité de la tension d'onde pleine - n'est pas inférieure à 92 % et l'efficacité de la tension d'onde coupée - n'est pas inférieure à 92 % (sans charge), garantissant la fiabilité et la précision des résultats des tests.
Capacité de charge élevée avec sortie de forme d'onde stable. Le circuit générateur présente une faible inductance et utilise des mesures de filtrage à rejet de bande, permettant la génération d'ondes de surtension standard même sous des charges capacitives élevées, démontrant une capacité de charge exceptionnelle. Le coefficient d'utilisation de la surtension de foudre n'est pas inférieur à 85 % et celui de la surtension de fonctionnement, d'au moins 80 %.
Système intelligent de surveillance et de contrôle de charge à courant constant-. Utilisant la technologie de charge à courant constant-basée sur des thyristors-, la tension de charge nominale est de ±100 kV. La tension de charge peut être ajustée en continu et en continu dans la plage de 10 % à 100 % de la valeur nominale, avec un écart de réglage inférieur ou égal à ± 1 % et une instabilité inférieure ou égale à ± 1 %. Le système intègre une plate-forme informatique de mesure et de contrôle-. Grâce à un logiciel, il peut capturer automatiquement les formes d'onde et calculer les paramètres caractéristiques de la forme d'onde en temps réel (tels que le temps de montée, le temps de demi--crête et l'erreur de crête), réduisant considérablement la complexité opérationnelle et la probabilité d'erreur humaine.
II. Précautions opérationnelles
Préparation du pré-test. Avant de connecter les fils, le générateur doit être déchargé et une tige de mise à la terre doit être correctement installée pour assurer la sécurité du personnel effectuant les connexions. Tous les câbles de connexion doivent être aussi courts que possible. La mise à la terre doit utiliser des connexions à faible impédance-conformément aux spécifications, avec une résistance de mise à la terre inférieure à 0,5 Ω pour éviter les interférences.
Règlements de sécurité. Avant de mettre l'équipement sous tension, tout le personnel doit être dégagé de la zone de test et un ruban d'avertissement de sécurité doit être installé. Au moins deux personnes doivent être présentes lors du test (un opérateur et un superviseur) ; l'opération par une seule-personne est strictement interdite. Une fois le câblage terminé, la tige de mise à la terre ne peut être retirée et mise sous tension qu'après confirmation de la sécurité par le superviseur.
Chargement et déchargement. La tension de charge doit être augmentée progressivement à partir d'une valeur faible. Pour le test initial, il est recommandé de ne pas dépasser 50 % de la tension nominale, et les paramètres de forme d'onde doivent d'abord être calibrés et ajustés. À des tensions supérieures à 70 % de la tension nominale, il est recommandé de charger et de décharger une fois toutes les 90 secondes pour un fonctionnement continu ; à des tensions inférieures à 70 % de la tension nominale, la charge et la décharge une fois toutes les 45 secondes permettent un fonctionnement continu.
Post-Procédures de test. Une fois le test terminé, remettez d'abord le régulateur de tension à zéro, appuyez sur le bouton d'arrêt et attendez que le système engage automatiquement la tige de mise à la terre avant que le personnel puisse entrer dans la zone de test. Ensuite, utilisez la tige de mise à la terre pour décharger tous les condensateurs étape par étape.
III. Présentation de Goldhome
Wuhan Goldhome Hipot Electrical Co., Ltd.a été créée en 2008 et est située dans la zone de développement économique et technologique de Wuhan. Il s'agit d'une entreprise nationale de haute technologie-et d'une entreprise "petit géant" de niveau provincial-"spécialisée, raffinée, unique et innovante" (SRUI). L'entreprise exploite une usine moderne s'étendant sur plus de 10 000 mètres carrés et est spécialisée dans la R&D et la fabrication d'équipements de test haute tension- depuis plus de deux décennies, détenant 45 brevets nationaux et plus de 10 droits d'auteur sur les logiciels. En 2021, elle a acquis l'intégralité de l'ancienne Wuhan Sanhao Electric Co., Ltd., héritant ainsi de plus de 30 ans d'expertise en fabrication d'équipements de test à ultra-haute-sans huile-tension, et entretient des collaborations étroites avec des instituts de recherche tels que le State Grid Electric Power Research Institute et l'École de génie électrique de l'Université de Wuhan. Nos produits sont strictement conformes aux normes CEI et GB et ont été exportés avec succès dans plus de 30 pays et régions, dont l'Allemagne, les États-Unis, l'Italie et le Vietnam. En février 2023, le générateur de tension de choc HMCJ-300 kV/15 kJ a été livré avec succès à un client du Guangdong, recevant des retours positifs du marché. Avec son système de test de tension de choc en trois étapes compact, précis et fiable, Goldhome continue de fournir une solide garantie pour la fiabilité de l'isolation des équipements électriques moyenne tension dans le monde entier.
