Salut tout le monde, c'est Jake d'AB Electrical Testing Instruments, et aujourd'hui nous abordons une question qui revient tout le temps dans notre travail : un testeur de rapport de transformation de transformateur TTR (rapport de transformation) triphasé peut-il réellement tenir le coup dans des environnements à haute tension ? Si vous travaillez dans le domaine de la maintenance d'un réseau électrique, d'une sous-station ou d'un transformateur industriel, vous y avez certainement pensé, car les espaces haute tension ne sont pas un atelier moyen. Nous parlons de 11 kV, 33 kV, voire 132 kV et plus, où chaque équipement doit être suffisamment fiable, sûr et précis pour garder les lumières allumées (et éviter le stress d'une panne imprévue). Décomposons cela, pas de jargon technique étouffant qui vous fait émerveiller.
Tout d’abord, mettons-nous sur la même longueur d’onde à propos de ce que fait un testeur TTR triphasé, très rapidement. Il vérifie le rapport de spires entre les enroulements primaire et secondaire d'un transformateur, n'est-ce pas ? C'est décisif, car un rapport bancal signifie que le transformateur fonctionne en dehors de ses spécifications de conception, ce qui peut entraîner une surchauffe, des dommages à l'isolation ou même une panne catastrophique. Les transformateurs haute tension sont les bêtes de somme du réseau : ils augmentent la tension pour le transport longue distance, puis la diminuent pour un usage commercial et résidentiel. Si leur TTR est désactivé, la qualité de l'énergie diminue et vous envisagez des dizaines de milliers (peut-être des millions) de temps d'arrêt. La question n’est donc pas simplement « peut-il être utilisé », mais « peut-il être utilisé correctement sans causer de problèmes dans ce paramètre haute tension ? »
Commençons par le plus gros obstacle dans les environnements à haute tension : l’isolation électrique et la sécurité. Ces espaces sont inondés de haute tension, donc tout équipement de test que vous apportez doit être construit pour gérer cela, et pas seulement branché sur une prise murale. Les bons testeurs TTR triphasés (comme ceux que nous concevons chez AB) sont dotés d'une isolation intégrée qui isole les circuits de test du côté haute tension du transformateur. Cela signifie que lorsque vous fixez les câbles aux bornes d'un transformateur de 132 kV, le testeur lui-même ne renvoie pas cette haute tension à votre ordinateur portable ou au technicien qui l'utilise. Attendez, mais est-ce suffisant ? Certains testeurs TTR d'entrée de gamme bon marché réduisent l'isolation, ils ne sont donc conçus que pour une utilisation basse tension en intérieur - vous n'en transporteriez jamais un dans une sous-station pour tester un transformateur haute tension. Mais les modèles TTR triphasés de haute qualité que nous fournissons sont classés pour les environnements CAT IV ou même CAT V, qui sont spécialement conçus pour les travaux extérieurs ou sous-stations à haute tension. Ce n'est pas seulement un chiffre ; CAT V signifie qu'ils peuvent gérer les surtensions transitoires dues aux commutations ou à la foudre sans griller les circuits, ce qui n'est pas négociable dans les espaces à haute tension.
Ensuite : la précision. Lorsque vous testez un transformateur triphasé, vous devez que le rapport soit précis sur les trois phases : même un écart de 0,5 % entre les phases est un signal d'alarme. Mais dans les environnements à haute tension, il existe un bruit électrique ambiant. Pensez-y : la sous-station est pleine d'autres équipements qui bourdonnent, créant des interférences électromagnétiques (EMI) qui peuvent perturber les lectures des tests. Un testeur TTR bas de gamme obtiendra des données inutiles ici, car il ne dispose pas d'un filtrage de bruit approprié. Nos testeurs TTR triphasés utilisent un traitement différentiel du signal et des cordons de test blindés pour éliminer ce bruit, de sorte que même dans une sous-station de 132 kV, vous obtenez des lectures fiables et reproductibles en quelques secondes. Nous avons demandé à des clients de tester ces unités côte à côte avec d'anciens outils TTR dans une sous-station de 220 kV, et la nôtre a détecté un écart de phase de 0,3 % que les anciens avaient manqué, ce qui aurait conduit à une charge déséquilibrée et à une surchauffe du transformateur. C'est là le véritable avantage : le testeur ne fonctionne pas seulement dans les espaces à haute tension, il fonctionne suffisamment bien pour prévenir les problèmes.
Attendez, mais qu’en est-il des protocoles de test spécifiques aux transformateurs haute tension ? La plupart des transformateurs haute tension sont immergés dans l’huile, n’est-ce pas ? Ils sont gros, encombrants et souvent installés dans des sous-stations éloignées où les sources d'énergie peuvent être limitées. Nos testeurs TTR triphasés sont portables : ils fonctionnent avec des batteries lithium-ion rechargeables qui durent plus de 8 heures, vous n'avez donc pas besoin de traîner un générateur sur le site. Cela change la donne, car de nombreux sites de sous-stations distantes ne disposent pas d'une alimentation CA facilement accessible. De plus, ils peuvent tester à la fois les transformateurs élévateurs et abaisseurs, ce qui est exactement ce que l'on trouve dans les réseaux de transport haute tension. Mais attendez, les tests TTR ne sont qu’une partie d’un contrôle complet de l’état d’un transformateur, n’est-ce pas ? Vous ne voulez pas vous arrêter uniquement au rapport de tours. C'est pourquoi notre catalogue propose d'autres outils qui s'associent parfaitement aux testeurs TTR triphasés pour la maintenance des transformateurs haute tension. Par exemple, le testeur de mesure d'impédance de court-circuit de transformateur vous permet de vérifier la déformation des enroulements, un autre défaut critique des transformateurs haute tension qui peut apparaître après un court-circuit. Nous disposons également du testeur de perte diélectrique du transformateur pour mesurer la qualité de l'isolation, ce qui est extrêmement important car la haute tension peut vieillir rapidement l'isolation. Si vous effectuez un audit complet sur un transformateur de réseau haute tension, vous procurer un testeur TTR ainsi que ces autres outils signifie que vous couvrez toutes les bases.
Mais attendez, il y a des mises en garde ici. Vous ne pouvez pas simplement vous approcher de n'importe quel transformateur haute tension avec n'importe quel vieux testeur TTR triphasé et vous en sortir. Tout d'abord, vous devez vous assurer que la plage de tension du testeur correspond à la tension nominale du transformateur. Un testeur évalué jusqu'à 50 kV ne fonctionnera pas sur un transformateur de 132 kV, c'est aussi simple que cela. Deuxièmement, vous devez suivre les procédures de verrouillage/étiquetage (LOTO), même avec l'isolation intégrée du testeur. Le travail à haute tension est toujours dangereux, le testeur est donc un outil et ne remplace pas les protocoles de sécurité appropriés. Troisièmement, vous devez calibrer le testeur régulièrement. Dans les environnements à haute tension, les variations de température (les sous-stations extérieures deviennent très chaudes en été et gèlent en hiver) peuvent affecter l'étalonnage, de sorte qu'un étalonnage annuel (ou même semestriel) n'est pas négociable pour garantir la précision des lectures. Nous proposons des services d'étalonnage pour tous nos testeurs, vous n'avez donc pas à le découvrir vous-même.
Autre question courante : pouvez-vous tester des transformateurs sous tension avec un testeur TTR triphasé dans des environnements haute tension ? Attendez, la plupart des tests TTR sont effectués sur des transformateurs hors tension, n'est-ce pas ? Parce que tester des transformateurs sous tension est bien plus dangereux et qu'il est plus difficile d'obtenir des lectures précises en raison de la tension active. Mais il existe certains testeurs TTR avancés (y compris nos modèles) qui peuvent effectuer des tests TTR en direct à de faibles courants, ce qui est utile pour des vérifications rapides des transformateurs haute tension sous tension sans les arrêter. C'est un énorme avantage pour les opérateurs de réseau, car chaque minute d'arrêt d'un transformateur représente une perte de revenus. Notre fonction de test TTR en direct vous permet d'obtenir une lecture du ratio sans interrompre le service, à condition que vous suiviez les consignes de sécurité. Un client de services publics au Texas a utilisé cette fonctionnalité pendant les pics de demande estivale, évitant ainsi une panne planifiée qui lui aurait coûté plus de 100 000 $ en perte de revenus. C'est le genre de valeur réelle qui vaut la peine d'investir dans un bon testeur TTR triphasé, même pour les travaux à haute tension.
Attendez, parlons d'une utilisation à long terme dans des environnements difficiles à haute tension. Les sous-stations sont poussiéreuses, humides et exposées aux éléments. Les équipements de test doivent donc être durables. Nos testeurs TTR triphasés sont classés IP65, ce qui signifie qu'ils sont étanches à la poussière et peuvent supporter des pulvérisations d'eau, ce qui est parfait pour les sous-stations extérieures. Nous avons envoyé des unités dans des exploitations minières (qui disposent de transformateurs haute tension pour leurs usines de traitement) et dans des parcs éoliens, où la poussière et le vent sont des problèmes constants, et elles fonctionnent toujours parfaitement après des années d'utilisation. Comparez cela aux testeurs bon marché qui commencent à mal fonctionner après un mois dans un environnement poussiéreux : nos unités sont conçues pour ce travail.
Parlons maintenant d'un mythe que j'entends tout le temps : « J'ai besoin d'un testeur de laboratoire énorme et encombrant pour travailler dans des espaces à haute tension. » Ce n'est tout simplement plus vrai. Les testeurs TTR triphasés modernes sont suffisamment compacts pour tenir dans un sac à dos à outils, avec un écran tactile couleur facile à utiliser même avec des gants de travail. Vous n'avez pas besoin d'un diplôme en génie électrique pour les faire fonctionner : notre équipe d'assistance technique propose une formation sur site à tous les clients, de sorte que même les techniciens ayant 5 ans d'expérience dans une sous-station peuvent apprendre à utiliser le testeur en 30 minutes. C'est important car sur le terrain, on n'a pas le temps de lire un manuel de 100 pages.

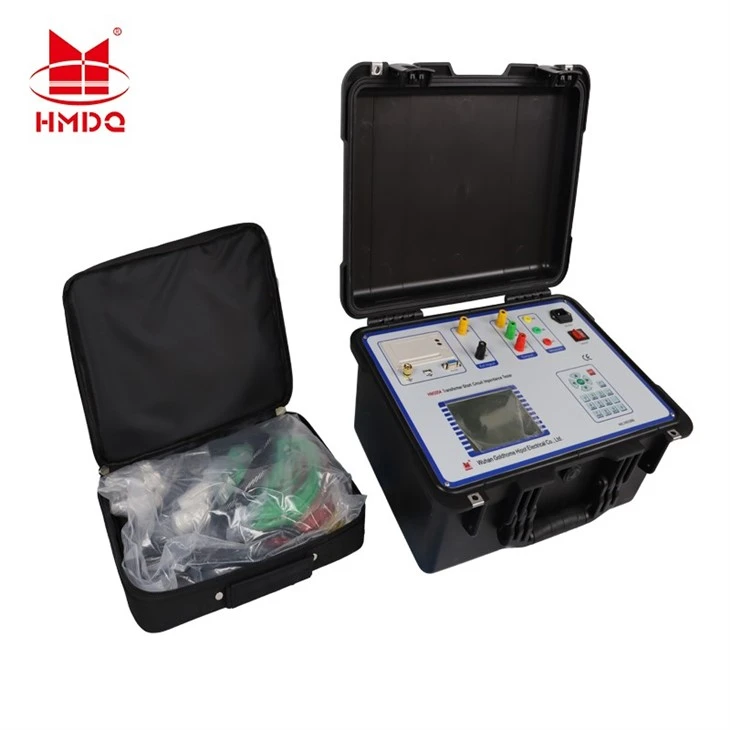

Qu'en est-il de l'association avec d'autres équipements de test pour les travaux à haute tension ? Disons que vous effectuez une évaluation complète de l'état d'un transformateur de 220 kV. Vous exécuteriez d'abord des tests TTR pour vérifier le rapport d'enroulement, puis utiliseriez quelque chose comme l'instrument de test d'impédance de court-circuit que nous transportons pour vérifier la déformation de l'enroulement, et le testeur de perte diélectrique entièrement automatique pour vérifier l'état de l'isolation. Tous ces éléments fonctionnent conjointement avec nos testeurs TTR triphasés pour vous donner une image complète de l'état du transformateur, ce qui est essentiel pour les actifs haute tension dont le remplacement coûte des millions. C'est comme aller chez le médecin : vous ne faites pas qu'un seul test, vous obtenez un panel pour vous assurer que tout fonctionne. Il en va de même pour les transformateurs haute tension.
Passons maintenant à quelques données réelles pour étayer cela. Nous avons récemment réalisé une étude avec une coopérative électrique régionale qui exploite plus de 150 transformateurs haute tension dans le nord-ouest du Pacifique. Ils utilisaient d'anciens testeurs TTR qui n'étaient évalués que jusqu'à 34,5 kV. Ainsi, lorsqu'ils sont passés à nos testeurs TTR triphasés (évalués jusqu'à 230 kV), ils ont constaté une réduction de 92 % du temps de test par transformateur et ont détecté 4 défauts cachés dans leur flotte haute tension sur 12 mois. Ces pannes auraient entraîné des pannes imprévues qui auraient affecté plus de 10 000 clients au total. Ce n'est pas seulement une victoire pour l'équipement, c'est aussi une victoire pour la fiabilité et la confiance des clients.
Mais attendez, il y a encore des limites. Si vous travaillez avec des transformateurs ultra haute tension (UHV), comme 500 kV et plus, vous devrez peut-être utiliser un testeur TTR spécialisé conçu pour cette plage de tension, mais même nos modèles TTR triphasés haute tension standard fonctionnent parfaitement pour 99 % des transformateurs haute tension utilisés aujourd'hui (11 kV à 230 kV). Pour les applications UHV, nous pouvons également vous aider à trouver l'équipement personnalisé approprié. Ce n'est donc pas comme si nous n'avions qu'une taille unique.
Revenons maintenant à la question initiale : un testeur de rapport de transformation de transformateur TTR triphasé peut-il être utilisé dans des environnements à haute tension ? La réponse courte est oui, mais seulement si vous choisissez le bon testeur, suivez les protocoles de sécurité et l'utilisez correctement. Les vieilles unités bon marché livrées dans un boîtier en plastique fragile ? Non, ce sont des ateliers basse tension. Les robustes, isolés, insonorisés et portables que nous fabriquons chez AB ? Absolument : ils sont conçus exactement pour ce travail.
Que vous soyez technicien de sous-station, responsable de la maintenance d'un exploitant de réseau ou directeur d'une installation industrielle dotée de transformateurs haute tension, vous n'êtes pas obligé de vous contenter d'équipements qui fonctionnent « la plupart du temps ». Nos testeurs TTR triphasés sont testés rigoureusement dans des environnements à haute tension, associés à d'autres outils essentiels tels que l'analyseur de matériaux de transformateur pour vérifier la qualité des matériaux de base et ceux que j'ai mentionnés plus tôt, pour vous assurer que vous obtenez les lectures les plus précises possibles. Nous proposons également des options de financement flexibles, afin que vous n'ayez pas à débourser une somme forfaitaire énorme pour mettre à niveau votre équipement de test.
Si vous êtes prêt à discuter de la mise à niveau de votre équipement de test de transformateur haute tension, contactez notre équipe ici : nous sommes là pour répondre à toutes vos questions, que vous testiez un transformateur de distribution de 33 kV ou une unité de transmission de 220 kV. N'attendez pas qu'une panne survienne pour réaliser que votre équipement de test n'est pas à la hauteur.
