Présentation du produit
Le testeur de déformation des enroulements de transformateur HM5010 mesure les paramètres caractéristiques des enroulements internes d'un transformateur et utilise la méthode d'analyse de réponse en fréquence (FRA)-actuellement développée et affinée dans les pays développés du monde entier-pour diagnostiquer avec précision les défauts internes du transformateur. Une fois qu'un transformateur est conçu et fabriqué, ses enroulements et sa structure interne sont réparés. Par conséquent, pour un transformateur multi-enroulements, si les tensions nominales et les méthodes d'enroulement sont identiques, les paramètres correspondants (Ci, Li) pour chaque enroulement doivent être fixés. Par conséquent, les réponses caractéristiques du domaine fréquentiel-de chaque enroulement sont également fixes et les spectres de fréquence des enroulements triphasés-correspondants sont comparables.
Caractéristiques des produits

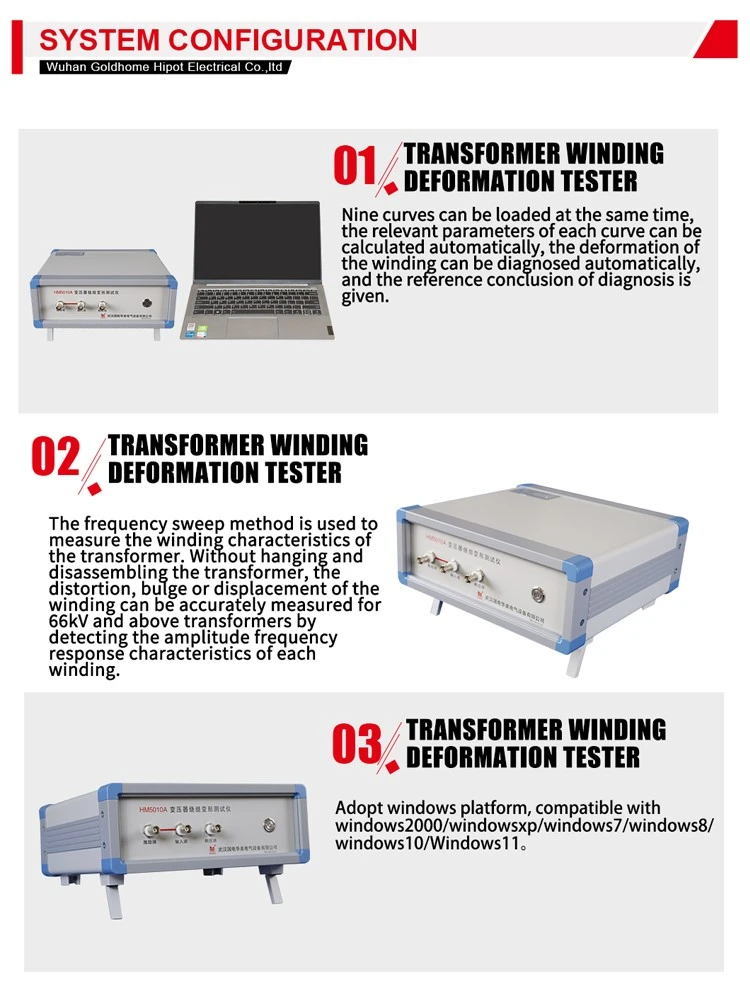

- Le testeur de déformation des enroulements de transformateur se compose d’une partie mesure et d’une partie logiciel d’analyse. La partie mesure est un contrôle par micro-ordinateur monopuce à grande vitesse, composé de la génération et de la mesure du signal. La partie mesure est connectée à la tablette par l'interface Bluetooth sans fil, sans câblage, facile à utiliser, et peut également être connectée à une tablette ou un ordinateur portable en utilisant l'interface USB.
- Dans le processus de test, il suffit de retirer le bus de connexion du transformateur, sans le couvercle suspendu du transformateur, le démontage et l'achèvement de tous les tests.
- Les instruments disposent d'une variété de systèmes de mesure de fréquence de mesure de fréquence de balayage linéaire, mesure de fréquence de balayage linéaire de fréquence de balayage jusqu'à 10 MHz, l'intervalle de balayage de fréquence peut être divisé en 0,25 kHz, 0,5 kHz et 1 kHz, pour fournir plus d'analyse de la déformation du transformateur.
- Instrument intelligent, facile à utiliser, réglage automatique de la plage, échantillonnage automatique, régulation de fréquence et autres fonctions.
- Le logiciel adopte la plate-forme Windows et est compatible avec le système windows98/2000/winXP/Windows7. Une interface d'affichage plus pratique et plus facile à utiliser est fournie aux utilisateurs.
- Fournit une analyse de contraste de courbe historique, peut charger simultanément plusieurs courbes historiques à observer, peut sélectionner n'importe quelle courbe pour effectuer l'analyse transversale et longitudinale spécifiquement. Avec l'analyse d'un système de diagnostic intelligent expert, qui peut diagnostiquer automatiquement l'enroulement du transformateur, tout en chargeant les 6 courbes, calculer automatiquement les paramètres associés à chaque courbe, un diagnostic automatique de déformation de l'enroulement et des conclusions de référence de diagnostic sont données.
- La gestion logicielle est puissante, prenant pleinement en compte les besoins d'utilisation sur le terrain, la préservation automatique des paramètres environnementaux, afin de fournir la base du diagnostic de déformation des enroulements du transformateur. Les données de mesure sont automatiquement enregistrées et ont la fonction d'impression couleur, ce qui permet aux utilisateurs de fournir des rapports de test.
- Les fonctionnalités du logiciel d'humanisation, les conditions de mesure de plus d'options, avec les paramètres du transformateur peuvent être stockées pour le diagnostic, et non sur les lieux peuvent ensuite ajouter une entrée, modifier les informations, plus pratique à utiliser.
- Le logiciel est d'un haut degré d'intelligence, après avoir connecté les signaux d'entrée et de sortie, défini les paramètres, vous pouvez effectuer toutes les mesures et ouvrir les courbes d'onde historiques qui sont comparées à l'observation et à la mesure dans l'arrêt de mesure.
- Le temps de mesure de chaque phase est inférieur à 60 secondes, pour un transformateur de puissance d'enroulement haute, moyenne et faible (capacité, niveau de tension non limité) pour la mesure de la déformation de l'enroulement, le temps total ne dépasse pas 10 minutes.
- Lors de la mesure du transformateur, le personnel de câblage peut arbitrairement sortir le fil d'entrée et de sortie du signal et n'avoir aucune influence sur le résultat de la mesure. Le personnel de câblage peut rester sur le réservoir d'huile du transformateur et n'a pas besoin de descendre pour réduire l'intensité du travail.
avantages du produit
- 1, utilisant la technique avancée de DDS ;
- 2, utilisant le microprocesseur à grande vitesse et avancé pour concevoir ;
- 3, utilisant des doubles canaux de puce AD de 16 bits ;
- 4, avec écran tactile LCD de sept pouces dont la luminosité peut être ajustée ;
- 5, avec imprimante thermique dont l'épaisseur d'impression peut être ajustée ;
- 6, il pourrait stocker cent vingt groupes de données, qui pourraient être lus sur l'écran actuel ou téléchargés sur le PC ;
- 7, avec un logiciel PC à l'aide duquel nous pourrions télécharger des données, tester, analyser des données, imprimer des données ou créer un document Word ;
- 8, utilisation de l'USB 2.0 pour se connecter à l'appareil ;
- 9, dimension du testeur : 31 cm X 15 cm X 15 cm ;
- 10, poids : 4,0 kg.
