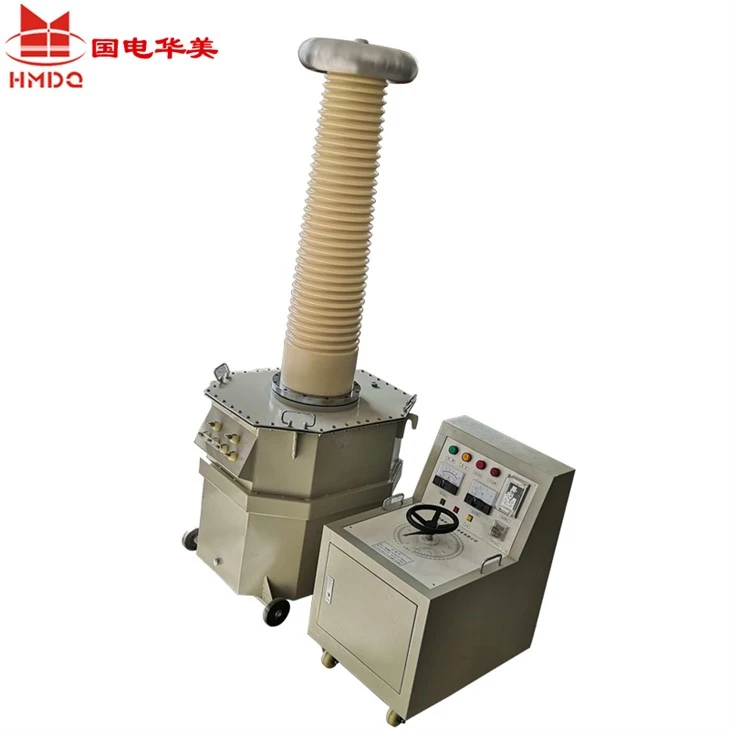

Transformateur de test haute tension AC/DC pour lumière-immergée dans l'huile

Le transformateur de test haute tension AC/DC pour lumière immergée dans l'huile HMYDJ 20kVA-200kV est conforme à la norme de transformateur de test deque des produits similaires sur la base de l'original après beaucoup d'amélioration et de production. Le transformateur de test haute tension HMYDJ AC/DC est un nouveau type de produit après amélioration et production selon la norme nationale JB/T9641-1999 DL/DL/T848.2 T474.4-2006-2006 .. Cette série de produits présente les caractéristiques d'un petit volume, d'un poids léger, d'une structure compacte, d'une fonction complète, d'une forte universalité et d'une facilité d'utilisation. Il est particulièrement adapté aux systèmes d'alimentation électrique, aux entreprises industrielles et minières, aux départements de recherche scientifique, etc., pour tester la résistance d'isolation de toutes sortes d'équipements électriques à haute tension, de composants électriques, de matériaux isolants ou sous tension continue.

1. Les transformateurs de test immergés dans l'huile-se caractérisent par une structure compacte, un fonctionnement stable, une longue durée de vie et une bonne rentabilité-.

2. La configuration de câblage simple et intuitive garantit un fonctionnement convivial-.

3. L'utilisation de la technologie de remplissage d'huile sous vide à température constante-améliore les performances d'isolation de l'équipement.

4. D'excellentes propriétés d'isolation complètent une apparence attrayante.

5. Dimensions compactes, construction légère et fonctionnalité complète.

6. La sortie CC peut être convertie selon les besoins.

7. La personnalisation est disponible sur demande de l'utilisateur.

Composants de base :

Transformateur haute tension principal (20 kVA, 200 kV) unité - 1

Unité de console de commande/panneau de commande - 1

Pile de redressement au silicium (pour sortie CC) - 1 défini

Résistance de protection - 1 définie

Diviseur de mesure HT (200kV) - 1 ensemble

Câbles et connexions :

Ensemble de câbles de sortie haute tension - 1 (généralement 5 à 10 mètres)

Ensembles - 2 de câbles de mise à la terre robustes

Ensemble de câbles d'interconnexion d'alimentation et de contrôle - 1

Sécurité critique et accessoires :

Tige de décharge (bâton de mise à la terre) - 1 unité

Jeu de fusibles de rechange - 1

Kit d'outils de base - 1 ensemble

R : La température de l'huile augmente rapidement (dépassant 65 degrés) pendant le fonctionnement et le thermomètre émet une alarme. Pourquoi ? Que puis-je faire ?

Q : Signes anormaux : ① Fonctionnement en surcharge : travail à long terme-à pleine charge de 200 kV (dépassant la limite de fonctionnement continu de 30 minutes). ② Système de refroidissement bloqué : La poussière s'accumule sur les ailettes de refroidissement de la coque. ③ Détérioration de l'huile : mauvaise conductivité thermique de l'huile vieillie.

Solutions : mettez le test en pause et refroidissez naturellement en dessous de 40 degrés ; organiser un fonctionnement intermittent (25 minutes de travail + 10 minutes de repos) ; nettoyer les ailettes de refroidissement avec une brosse douce ; testez la qualité de l'huile et remplacez-la par de l'huile de transformateur 25# qualifiée si nécessaire.
