Description des produits
HMCXZW-Décharge partielle 1 750 kVA/500 kV-Variable CA libre-Le système de test de résonance en série à fréquence, fabriqué par Wuhan Goldhome Hipot, peut effectuer simultanément des tests de tension de tenue CA et des tests de décharge partielle. Il convient à l'acceptation et aux tests préventifs des équipements électriques haute tension.
Objets de test et configurations typiques :
115 kV GIS : tension d'essai 235 kV
230 kV GIS : tension d'essai 425 kV
Câble réticulé 115 kV-(surface de section-800 mm², longueur 1 km, capacité 0,226 μF) : tension d'essai 128 kV
Paramètre technique
- Tension d'entrée 380 V ±10 % (tri-phasé) / 50 Hz
- Puissance de sortie nominale 75 kW
- Capacité nominale 1750kVA
- Tension de sortie jusqu'à 500 kV
- Courant de sortie 3,5A
- Gamme de fréquences 20 Hz à 300 Hz
- Résolution de fréquence 0,1 Hz
- Distorsion de la forme d'onde Inférieure ou égale à 1 %
- Niveau de décharge partielle Inférieur ou égal à 10 pC (à 500 kV)
- Durée de fonctionnement nominale 180 minutes
- Niveau sonore Inférieur ou égal à 85 dB
- Élévation de température Inférieure ou égale à 65 K (après 180 minutes à charge nominale)
- Facteur de qualité Q Supérieur ou égal à 30 (f=45 Hz)
- Précision des mesures RMS classe 1.0
- Conformité à la norme CEI 60060

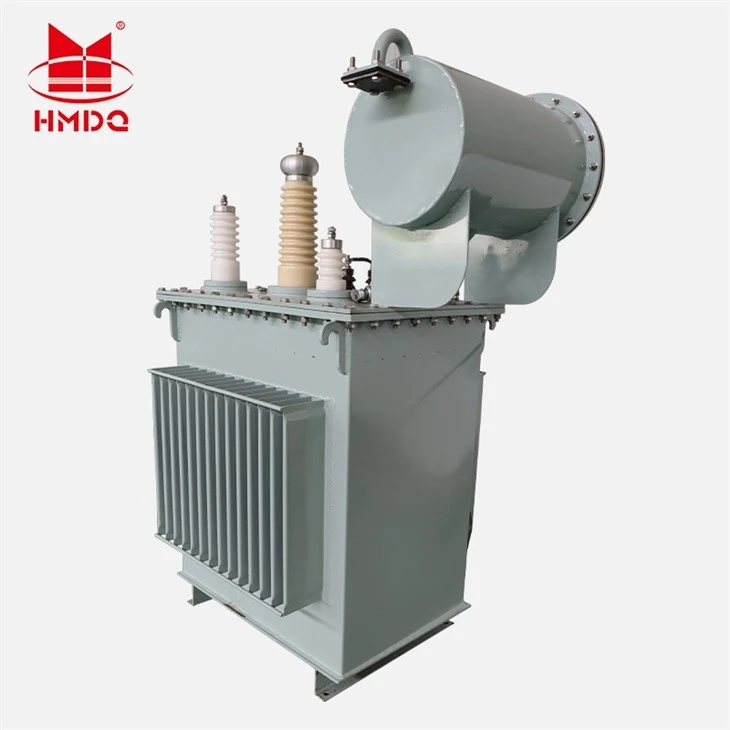

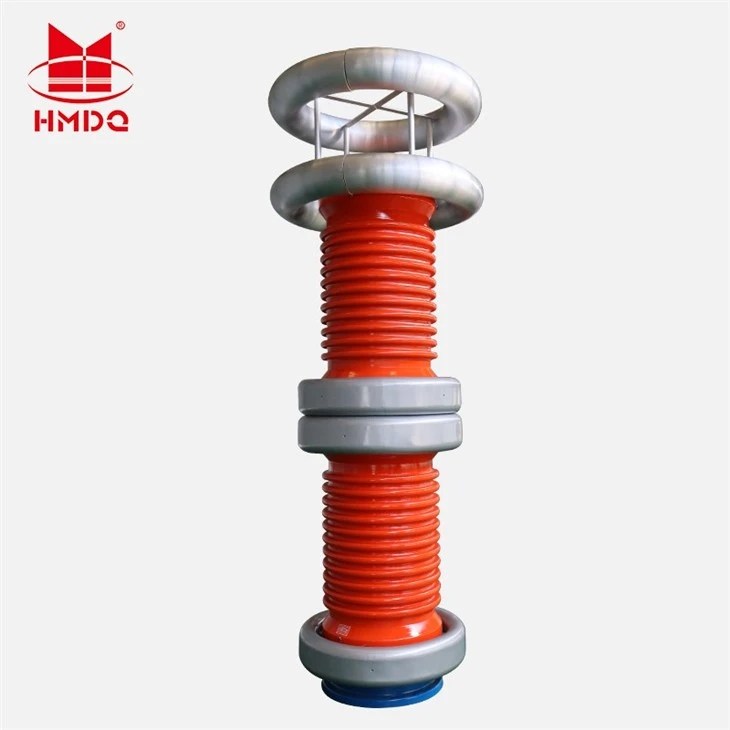

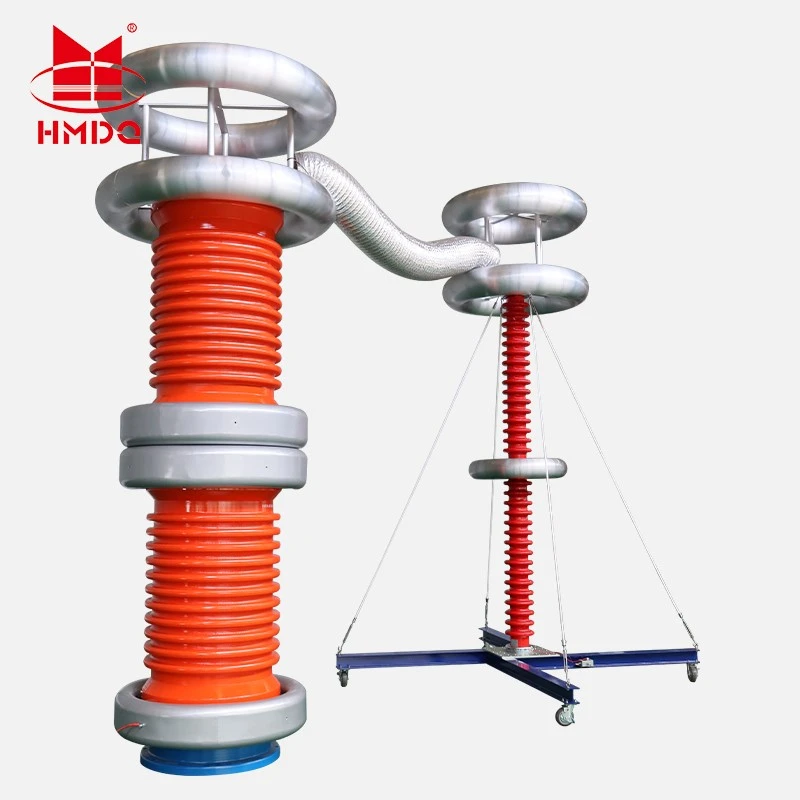

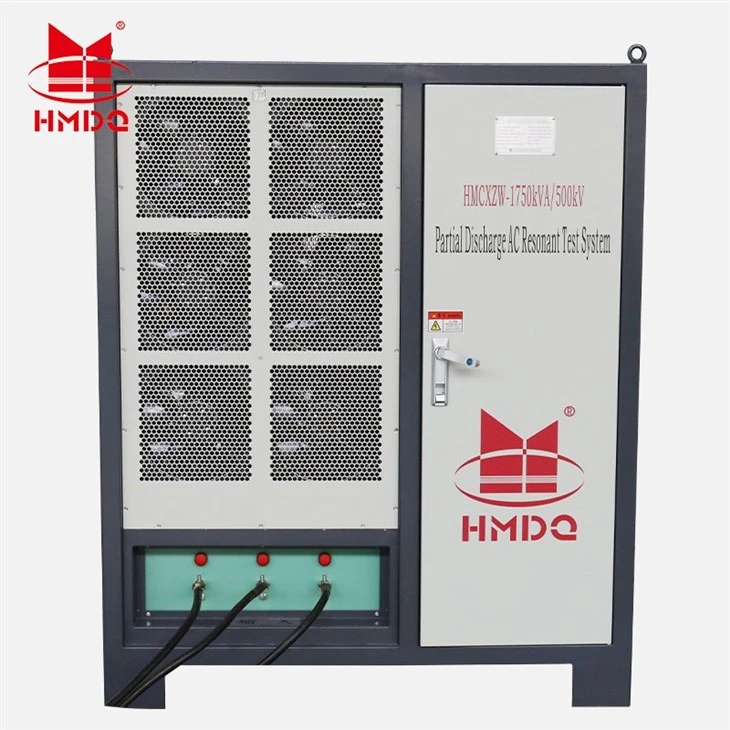

Images du produit
